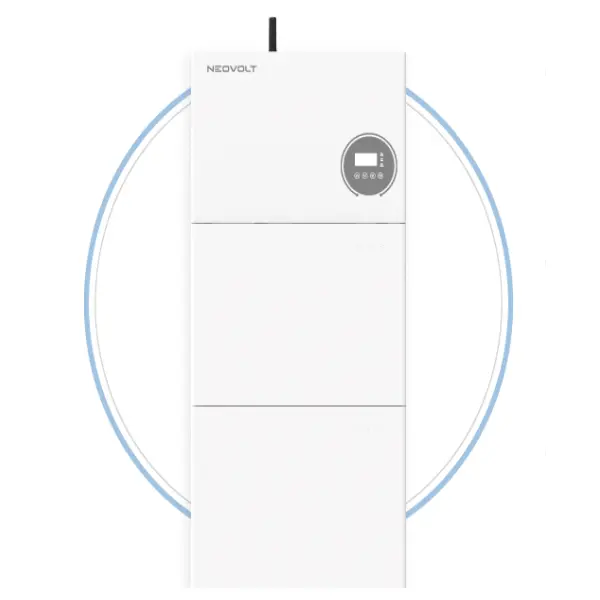

A Onduleur hybride monophasé 10 kWest conçu pour coordonner les panneaux solaires, le stockage par batterie, les charges domestiques ou commerciales et le réseau électrique public au sein d'un seul système de gestion de l'énergie. Pour les utilisateurs confrontés à une forte demande d’électricité, à un approvisionnement instable du réseau, à des coûts énergétiques croissants ou à un espace limité sur le toit, le bon onduleur peut contribuer à améliorer l’autoconsommation solaire et fournir une voie structurée vers une batterie de secours. Ce guide explique le fonctionnement d'un onduleur hybride monophasé de 10 kW, le rôle de ses principaux composants, les spécifications importantes et comment planifier un système fiable en fonction des besoins énergétiques réels.
Table des matières
- 1. Comprendre l'onduleur hybride monophasé de 10 kW
- 2. Comment gère-t-il les différentes sources d’énergie ?
- 3. Pourquoi une capacité de 10 kW est-elle importante ?
- 4. Quelles spécifications techniques sont les plus importantes ?
- 5. Comment planifier le stockage des batteries ?
- 6. Comment le système solaire photovoltaïque doit-il être adapté ?
- 7. Que se passe-t-il lors d'une panne de courant ?
- 8. Quels problèmes d’installation faut-il éviter ?
- 9. Comment construire un système énergétique pratique ?
- 10. Questions fréquemment posées
1. Comprendre l'onduleur hybride monophasé de 10 kW
Un onduleur hybride combine les fonctions d'un onduleur solaire et d'un onduleur de batterie dans un seul appareil coordonné. Au lieu de traiter la production solaire et le stockage d’énergie comme des systèmes complètement séparés, il peut gérer les flux d’énergie entre les panneaux photovoltaïques, les batteries, les charges électriques et le réseau électrique. Cette configuration est particulièrement utile pour les propriétés qui souhaitent augmenter leur autoconsommation solaire tout en conservant l'accès au réseau électrique et à la batterie de secours.
La valeur nominale « 10 kW » fait référence à la capacité nominale de puissance CA de l'onduleur. La désignation « monophasé » identifie le type d’alimentation électrique avec lequel il est conçu pour fonctionner. La tension, la fréquence, le courant maximum, la plage d'entrée PV, la plage de tension de la batterie et les exigences du réseau dépendent du modèle et du marché spécifiques.
Un onduleur hybride peut également prendre en charge plusieurs stratégies de fonctionnement, notamment l'autoconsommation, la batterie de secours, la gestion de l'énergie en fonction de la durée d'utilisation et la charge contrôlée sur le réseau. Cependant, les fonctions varient selon le modèle, les installateurs doivent donc toujours vérifier la documentation technique du fabricant avant de concevoir le système.
2. Comment gère-t-il les différentes sources d’énergie ?
L’avantage majeur d’une architecture hybride est la gestion coordonnée de l’énergie. L'électricité solaire est produite sous forme d'énergie CC, tandis que la plupart des appareils ménagers et commerciaux utilisent l'alimentation CA. Les batteries stockent l’énergie CC et le réseau électrique fournit l’énergie CA. L'onduleur fait office de point de contrôle et de conversion entre ces sources.
Dans une stratégie typique d’autoconsommation, l’énergie solaire alimente d’abord les charges actives. L’énergie excédentaire peut alors charger la batterie, avec de l’électricité supplémentaire potentiellement exportée vers le réseau si cela est autorisé. Lorsque la production solaire diminue, la batterie peut supporter les charges avant que l'électricité du réseau ne soit utilisée, en fonction du mode de fonctionnement sélectionné.
Cette approche coordonnée peut aider à résoudre un problème commun : la production solaire atteint souvent son maximum pendant la journée, tandis que la demande résidentielle en électricité peut augmenter le soir. Le stockage par batterie permet de réorienter une partie de la production solaire diurne vers une consommation ultérieure.
3. Pourquoi une capacité de 10 kW est-elle importante ?
Un onduleur de classe 10 kW peut convenir aux propriétés où la demande en électricité est considérablement supérieure à celle d'une petite installation résidentielle. Il peut être utilisé dans des maisons plus grandes, des ateliers, des petits bâtiments commerciaux, des fermes, des bureaux ou d'autres installations avec des charges monophasées importantes.
Le point important n’est pas simplement le chiffre « 10 kW ». L'onduleur doit être adapté au profil de charge réel du site. Une propriété peut avoir un pic à court terme élevé causé par des moteurs, des pompes, des compresseurs, des climatiseurs ou d'autres équipements tout en maintenant une charge moyenne beaucoup plus faible.
| Facteur système | Pourquoi c'est important | Que vérifier |
|---|---|---|
| Alimentation CA continue | Détermine la quantité de charge qui peut être fournie en continu. | Puissance de sortie nominale et conditions de fonctionnement. |
| Puissance de pointe | Les moteurs et les compresseurs peuvent nécessiter une puissance de démarrage supplémentaire. | Capacité et durée de surtension. |
| Sortie de la batterie | Un gros onduleur ne peut pas fournir sa pleine puissance si la batterie ne peut pas fournir suffisamment de courant. | Tension de la batterie, courant de décharge maximal et limites du BMS. |
| Capacité photovoltaïque | Détermine la quantité de production solaire qui peut être connectée. | Puissance PV maximale, tension, courant et plage MPPT. |
| Connexion au réseau | Les services publics locaux peuvent imposer des limites d’exportation ou de courant. | Tension du réseau, fréquence, phase et réglementations locales. |
4. Quelles spécifications techniques sont les plus importantes ?
Les étiquettes des produits peuvent donner l’impression que les onduleurs hybrides sont similaires, mais les spécifications détaillées peuvent être considérablement différentes. Une comparaison minutieuse doit se concentrer sur la compatibilité électrique plutôt que sur la seule puissance nominale.
Spécifications de sortie CA
Un onduleur monophasé de 10 kW fonctionne généralement autour de la plage 220-240 V sur les marchés utilisant cette configuration d'alimentation, avec 50 Hz ou 60 Hz selon le réseau électrique. Certains produits de 10 kW indiquent un courant de sortie CA d'environ 43 à 46 A à 220 à 240 V, mais la valeur exacte varie en fonction de la tension nominale et de la conception.
Entrée PV et MPPT
La tension d'entrée PV maximale, la plage de tension de fonctionnement, le courant PV maximal, le courant de court-circuit et le nombre de canaux MPPT sont des spécifications essentielles. Un plus grand nombre de canaux MPPT peuvent offrir une plus grande flexibilité lorsque les orientations du toit, les conditions d'ombrage ou les configurations de chaînes diffèrent.
Efficacité
L'efficacité de conversion affecte la quantité d'énergie générée qui atteint les charges ou la batterie. Les spécifications publiées pour les modèles d'onduleurs hybrides de 10 kW peuvent s'approcher de la plage supérieure de 90 %, mais l'efficacité maximale ne doit pas être interprétée comme l'efficacité obtenue dans toutes les conditions de fonctionnement.
Protection et clôture
Pour les installations extérieures ou exigeantes, la protection contre la poussière et l'eau, la gestion de la température, la protection contre les surtensions, la protection contre les surintensités et les conditions d'installation appropriées peuvent affecter directement la fiabilité à long terme.
Par exemple, les produits monophasés de 10 kW actuellement sur le marché présentent des variations substantielles dans la tension de la batterie, la configuration MPPT, l'entrée PV maximale, le courant alternatif, la valeur nominale du boîtier et les interfaces de communication. C'est pourquoi la fiche technique exacte du modèle doit toujours être utilisée pour la conception finale du système.
5. Comment planifier le stockage des batteries ?
La capacité de la batterie et la puissance de l’onduleur sont deux concepts différents. Un onduleur de 10 kW décrit la capacité de puissance, tandis que la capacité de la batterie est généralement exprimée en kWh et décrit la quantité d'énergie qui peut être stockée.
Par exemple, une batterie d’une capacité utile de 20 kWh ne signifie pas qu’elle peut automatiquement fournir 10 kW en continu. Le courant de charge/décharge maximum de la batterie, la tension, les limites du BMS, la température, l'état de charge et la compatibilité de l'onduleur influencent tous les performances réelles.
Questions sur la batterie à vérifier avant l'installation
- La tension de la batterie est-elle compatible avec l'onduleur ?
- L'onduleur prend-il en charge la chimie de la batterie et le protocole de communication BMS ?
- Quel est le courant de charge continu maximum ?
- Quel est le courant de décharge continu maximum ?
- Quelle quantité d’énergie utilisable est disponible ?
- Des modules de batterie supplémentaires peuvent-ils être ajoutés ultérieurement ?
- Le fabricant de la batterie approuve-t-il le modèle spécifique de l'onduleur ?
6. Comment le système solaire photovoltaïque doit-il être adapté ?
Le générateur photovoltaïque doit être conçu en fonction de la tension CC, du courant, de la puissance photovoltaïque maximale et de la plage de fonctionnement MPPT autorisées par l'onduleur. Certains modèles hybrides monophasés de 10 kW autorisent une entrée photovoltaïque supérieure à la puissance nominale CA de l'onduleur, ce qui peut contribuer à améliorer la production solaire pendant les périodes de faible ensoleillement ou de conditions météorologiques défavorables.
Par exemple, les spécifications publiées de différents produits de 10 kW indiquent des valeurs d'entrée photovoltaïques maximales allant d'environ 13 kW à 20 kW ou plus, selon l'architecture. Ces chiffres sont des exemples plutôt que des exigences universelles, et les limites du fabricant de l'onduleur doivent être respectées.
Liste de contrôle de conception photovoltaïque
- Calculez la production solaire annuelle et saisonnière attendue.
- Vérifiez la tension de chaîne minimale et maximale.
- Vérifiez le courant maximum de chaque entrée MPPT.
- Tenez compte des augmentations à basse température de la tension PV en circuit ouvert.
- Évaluez l’ombrage et les différentes orientations du toit.
- Faites correspondre la configuration de la chaîne aux canaux MPPT disponibles.
- Confirmez les exigences locales en matière d’électricité et de connexion au réseau.
Une bonne conception des chaînes est particulièrement importante car le dépassement des limites de tension ou de courant peut endommager l'équipement ou faire fonctionner le système en dehors de ses conditions prévues.
7. Que se passe-t-il lors d'une panne de courant ?
L’alimentation de secours est l’une des principales raisons pour lesquelles les utilisateurs envisagent les systèmes hybrides. Cependant, le mot « hybride » à lui seul ne garantit pas que chaque onduleur puisse fournir de l’électricité de secours en cas de panne de courant.
Un système capable de sauvegarder nécessite généralement une batterie compatible et un onduleur conçu pour isoler les charges protégées du réseau électrique public en cas de panne de courant. L'onduleur établit ensuite l'alimentation CA locale appropriée pour les circuits de secours.
Cette distinction est importante car les onduleurs solaires standard connectés au réseau s'arrêtent normalement lorsque le réseau électrique public n'est pas disponible. Une protection anti-îlotage est nécessaire pour empêcher une mise sous tension involontaire du réseau électrique.
La planification des sauvegardes doit être prise en compte
- Quels circuits sont considérés comme essentiels ?
- Quelle est la charge continue combinée ?
- Quels appareils ont des courants de démarrage élevés ?
- Combien de temps l’alimentation de secours doit-elle être maintenue ?
- Quelle est la quantité d’énergie disponible de la batterie ?
- Le panneau solaire peut-il recharger la batterie en cas de panne ?
Par exemple, un circuit de secours peut donner la priorité aux réfrigérateurs, à l'éclairage, aux équipements réseau, aux pompes, aux systèmes de sécurité, aux ordinateurs ou à certains équipements CVC plutôt que d'essayer de faire fonctionner chaque appareil simultanément.
8. Quels problèmes d’installation faut-il éviter ?
De nombreux problèmes du système ne sont pas causés par l'onduleur lui-même mais par une inadéquation entre l'onduleur, la batterie, le générateur photovoltaïque, les charges électriques et l'environnement d'installation.
Surdimensionnement de la charge
La connexion d'un trop grand nombre d'appareils haute puissance à la sortie de secours peut entraîner l'activation de la protection contre les surcharges. Les gros moteurs et compresseurs nécessitent une attention particulière car leur courant de démarrage peut être nettement supérieur à leur courant de fonctionnement normal.
Ignorer les limites de la batterie
Un onduleur de 10 kW peut nécessiter un courant de batterie important lorsqu'il fonctionne à puissance élevée. Un parc de batteries avec une capacité de décharge insuffisante peut donc limiter la puissance réellement disponible de l'onduleur.
Utilisation d'une mauvaise configuration de chaîne PV
La tension et le courant doivent rester dans la plage d'entrée spécifiée de l'onduleur malgré les conditions météorologiques changeantes. La tension PV doit être vérifiée à la fois aux températures de fonctionnement prévues et dans les pires conditions.
En supposant que chaque onduleur hybride a les mêmes fonctions
La capacité de sauvegarde, le fonctionnement hors réseau, l'intégration du générateur, le contrôle des exportations, le chargement de la batterie à partir du réseau, le fonctionnement en parallèle et les fonctionnalités de surveillance varient selon les modèles. Ces fonctions doivent être confirmées à partir de la documentation du produit plutôt que déduites du mot « hybride ».
9. Comment construire un système énergétique pratique ?
L'approche la plus fiable consiste à commencer par le comportement énergétique du site plutôt que de choisir un onduleur uniquement en fonction de sa puissance nominale.
| Étape de planification | Question clé | Mise au point recommandée |
|---|---|---|
| Évaluation de la charge | Quelle quantité d’électricité est utilisée et quand ? | Consommation journalière, pointes de charge, demande saisonnière. |
| Conception solaire | Quelle quantité de PV le site peut-il supporter ? | Surface du toit, orientation, ombrage, tension, courant. |
| Planification de la batterie | Quelle quantité d’énergie faut-il stocker ? | Consommation nocturne, durée de sauvegarde, puissance de la batterie. |
| Sélection de l'onduleur | L'onduleur peut-il gérer le système électrique ? | Limites de sortie, de phase, de tension, de fréquence, de PV et de batterie de 10 kW. |
| Conception de sauvegarde | Quelles charges doivent rester opérationnelles ? | Circuits à charge critique, demande de surtension, réserve de batterie. |
| Surveillance | Comment les performances seront-elles vérifiées ? | Production d'énergie, état de la batterie, consommation de charge et alarmes. |
Cette approche permet d'éviter une erreur d'achat courante : sélectionner un onduleur haute puissance sans tenir compte de la batterie, du panneau solaire, de la phase électrique ou du profil de charge réel. Un système correctement intégré peut mieux utiliser la production solaire disponible tout en fournissant une stratégie de gestion de l’énergie plus prévisible.
Pour les entreprises et les ménages qui s’attendent à une augmentation de leurs besoins en électricité, l’évolutivité doit également être prise en compte. L'extension de la batterie, le fonctionnement parallèle de l'onduleur, les interfaces de communication, les plates-formes de surveillance et la future capacité photovoltaïque peuvent influencer la valeur à long terme de l'installation.
10. Questions fréquemment posées
À quoi sert un onduleur hybride monophasé de 10 kW ?
Il est utilisé pour gérer la production solaire photovoltaïque, le stockage par batterie, les charges électriques et l'électricité du réseau au sein d'un système énergétique monophasé. Les applications typiques incluent les grandes propriétés résidentielles, les petites installations commerciales, les ateliers, les fermes et autres sites avec une demande monophasée importante.
Un onduleur hybride de 10 kW peut-il fonctionner sans batterie ?
Certains modèles d'onduleurs hybrides peuvent fonctionner sans batterie, tandis que d'autres peuvent nécessiter un stockage sur batterie pour des modes de fonctionnement spécifiques. Le comportement exact dépend de la conception et du micrologiciel du modèle. Les spécifications du fabricant doivent donc être vérifiées avant l'installation.
Quelle doit être la taille de la batterie pour un onduleur de 10 kW ?
Il n’existe pas de taille de batterie universelle. La capacité requise dépend de la consommation d'énergie, de la durée de sauvegarde souhaitée, de la stratégie de fonctionnement, des limites de décharge de la batterie et de la quantité de production solaire disponible. Un onduleur de 10 kW décrit la puissance, tandis que la capacité de la batterie est normalement exprimée en kWh.
Un onduleur monophasé de 10 kW peut-il alimenter une maison entière ?
Il peut être capable d'alimenter de nombreuses charges domestiques, mais sa capacité à alimenter une propriété entière dépend de la charge totale, de la demande de pointe, de la configuration électrique locale et des valeurs nominales continues et de surtension de l'onduleur. Les appareils haute puissance devront peut-être être gérés séparément.
Les panneaux solaires peuvent-ils charger la batterie pendant une panne de courant ?
Certains systèmes hybrides capables de sauvegarde peuvent continuer à utiliser l'énergie solaire pendant une panne de réseau, à condition que l'onduleur, la batterie, l'architecture de sauvegarde et le système photovoltaïque soient conçus pour prendre en charge ce mode de fonctionnement. Tous les onduleurs hybrides n'offrent pas le même comportement de black-out.
Quels types de batteries peuvent être utilisés avec un onduleur hybride ?
La compatibilité dépend de l'onduleur spécifique. Les batteries lithium-ion sont courantes dans les systèmes de stockage d'énergie modernes, tandis que certains produits prennent également en charge les technologies de batterie au plomb ou d'autres technologies. La plage de tension, le courant maximum, la communication BMS et les listes de batteries approuvées doivent tous être vérifiés.
Que doivent vérifier les installateurs avant d’acheter un onduleur hybride de 10 kW ?
Les points les plus importants incluent la tension et la fréquence CA, la configuration des phases, la puissance nominale, la capacité de surtension, la tension et le courant PV maximum, la plage MPPT, les limites de tension et de courant de la batterie, la communication de la batterie, la capacité de sortie de secours, l'indice de protection, les interfaces de surveillance, les certifications applicables et les exigences du réseau local.
Pourquoi la configuration MPPT est-elle importante ?
Les canaux MPPT permettent à l'onduleur de gérer des chaînes photovoltaïques fonctionnant dans différentes conditions. Des orientations de toit distinctes ou des zones présentant des modèles d'ombrage différents peuvent bénéficier d'un suivi indépendant, en fonction de la conception du système.
Construire une solution solaire et de stockage plus fiable
Un onduleur hybride monophasé de 10 kW peut servir de composant central de gestion de l'énergie d'un système solaire et stockage moderne. Sa valeur n’est pas déterminée uniquement par le chiffre de 10 kW. Les performances réelles dépendent de la manière dont l'onduleur est adapté au générateur photovoltaïque, à la batterie, aux charges électriques, à la connexion au réseau, aux exigences de sauvegarde et à l'environnement d'exploitation.
Pour les acheteurs et les planificateurs de projets, une compréhension claire de ces relations permet d'éviter plus facilement les composants incompatibles, les limitations de puissance inattendues et les coûts système inutiles. Il est essentiel de revoir les spécifications techniques complètes avant l'installation, en particulier lorsque le système sera utilisé pour une alimentation de secours ou des applications à forte demande.
